AK 3000 Expander

Az AK 3000 elektronikus szabályozó bővíthető egy illetve két elektronikus kiegészítő elemmel, az összetettebb fűtési rendszerek további köreinek automatikus vezérlésére (ún. EXPANDER). Az expander csatlakoztatása után lehetővé válik valamennyi körben beállítani a kívánt hőmérsékletet és ezek szerint vezérelni szivattyúkat, szervomotoros keverőszelepeket és további részegységeket. Az egyes körök a következőképpen vannak jelölve: KF1, KF2, KF3, KF4, HMV, PUFFER, KÜLSŐ KAZÁN, NAPKOLLEKTOR stb.

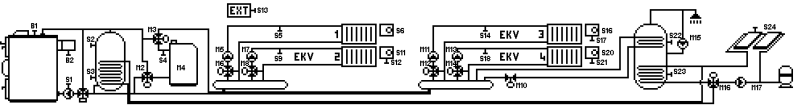

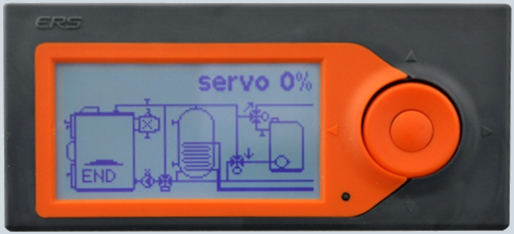

A hidraulikus bekötési rajzokat AutoCAD program segítségével lehet megrajzolni, amelyet tervezők részére rendszerek megtervezéséhez biztosítunk. A programban megtervezett rendszer feltölthető az EXPANDER szett részét alkotó SD modul segítségével egy memória kártyára, majd ezután betölthető a VIGAS kazán illetve AK 3000 vezérlő fejegységébe. Az így megtervezett és feltöltött ősszetett rendszer ezután a szabályozó kijelzőjén jelenik meg bekötési rajz formájában és a kazán szabályozóján keresztül teljes mértékben felügyelhetők valamint vezérelhetők a rendszer egyes elemei.

Az expander telepítése

Az expander dobozát a vezérlő VIGAS kazán közelébe a falra szereljük úgy, hogy kellő hozzáférés legyen, és ne gátolja semmi újabb vezetékek, érzékelők, berendezések becsatlakoztatását. A doboz közelében 230 V csatlakozó aljzatnak kell lenni. A doboz része egy 3 m hosszú, villásdugóval szerelt hálózati kábel.

A rendszer telepítését csak a gyártó és forgalmazó által képzett, és ezt igazoló oklevéllel rendelkező, szerviztechnikus végezheti.

Az expander csomag tartozékai

• AK 3000 E alaplap

• AK 3000 M

• microSD memória modul - a megrajzolt séma konfiguráció, feltöltéséhez, valamint diagnosztikai adatok rögzítéséhez

• 1 db kommunikációs kábel

• 1 db külső hőmérséklet jeladó

• 3 db PT1000 hőmérséklet érzékelő

Műszaki követelmények

• Szivattyúk 1×230V/50 Hz max. 220W (1A biztosíték).

• Szervomotor 1×230V/50 Hz nyitás ideje 60-200 mp.

• HMV visszacsapó szelep 1×230V/50Hz (feszültség nélkül nyitott állapotba váltó).

• A hőmérő felületi érzékelőjét kb. 0,4 m-re a szivattyú mögé szerelni.
