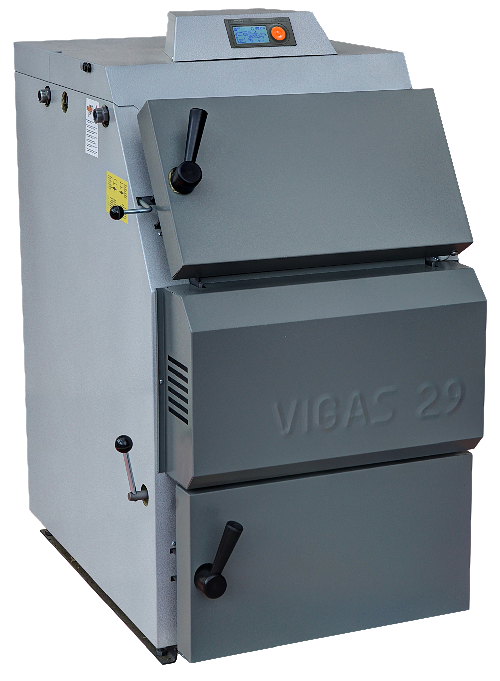

Vigas faelgázosító kazánok

A kazánok műszaki leírása és szerkezeti felépítése

A VIGAS kazánok 4-6 mm vastag acéllemezekből készülnek, hegesztéses eljárással. A kazán belső lemezei, amelyek az égéstermékekkel érintkeznek 6 mm vastagok.

A hőcserélő rész 57 x 4,5 mm méretű acélcsövekből van összehegesztve. A kazán típusától függően, 1-2-3 sor hőcserélő van alkalmazva.



A gyártás CO2 védőgázas MIG, illetve a robotizált munkafolyamat során MAG technológiával folyik, a legszigorúbb Német minőségi követelmények figyelembe vétele mellett.



A VIGAS kazánok standard felszerelésként 18 mm átmérőjű, réz hűtő-hőcserélő hurokkal vannak gyártva ami gátolja a kazán túlmelegedését vészleállás esetében is.



A kazán külső borítását 0,8 mm vastagságú lemezekből állítják elő. A lemezek felülete porfestéssel van kezelve, ami végül 200 ºC hőmérséklet mellett kerül kiégetésre.

A kazánok alsó tűztere 40 mm vastagságú, P4 jelzésű samott téglával van bélelve. A tűztér alja ŽO 1250 jelzésű hőálló betonnal van kitöltve. A cserélhető hőállóbeton fúvóka ŽO 1400 jelzésű anyagból készül.

Az ajtók szigetelésére 25 mm-es négyzet keresztmetszetű üveggyapot, valamint hőálló beton van használva. A kazán külső hőszigetelését 40 mm vastagságú kőgyapot alkotja.



Az égéshez szükséges levegő mennyiséget VIGAS ventilátor biztosítja. A VIGAS 60, 80, 100 kazánokban két párhuzamosan csatlakoztatott ventilátor van elhelyezve.



Az égéstermékek acél kéménycsonkon keresztül vannak elvezetve, amelyek a VIGAS 16, 25 és 29 UD esetében 159 mm a VIGAS 40, 60, 80, 100 kazánok esetében pedig 196 mm átmérővel rendelkeznek.



A kazán szabályozását egy modern a XXI. század technikai fejlődéséhez igazodó, saját fejlesztésű grafikus kijelzővel ellátott vezérlőegység az AK 3000 biztosítja. A vezérlőegység alkalmas arra, hogy kiegészítő elektronikával (Expander) kibővítve bonyolult hidraulikus rendszerek működésének összehangolt vezérlését biztosítsa.

A VIGAS kazánokban használható tüzelőanyag

A VIGAS 16, 25, 40, 60, 80, 100 faelgázosító kazánokban elsősorban száraz (legfeljebb 20% nedvességtartalmú) tűzifa, illetve fabrikett alkalmazható, ami kiegészíthető fűrészporral, faforgáccsal, fahulladékkal. A fűrészport, faforgácsot, fahulladékot és favesszőket farönkökkel szükséges eltüzelni. A farönkök hosszát a kazán töltőkamrájának mérete határolja, az átmérőjük ajánlot legnagyobb mérete pedig 20 cm.

A VIGAS 29 UD elgázosító kazán barnaszénnel (kocka), illetve fával vagy a kettő keverékével történő fűtésre alkalmas.

Az égés alapelve a VIGAS faelgázosító kazánokban

A VIGAS kazánok égési folyamatukban, nagyban különböznek a hagyományos szilárd tüzelésű kazánoktól. A tüzelőanyag elégetése a faelgázosítás elvén alapul. Az elgázosítási eljárás a szerves és szervetlen anyagok zárt kamrában történő hőbomlásán alapul, a befúvóventilátor által létrehozott elsődleges levegő kismértékű túlnyomása mellett. Az elgázosítás, a kazán tüzelőanyag terében történik a hőálló betonfúvóka felett. Az első fázisban a szárítás és a tüzelőanyagban levő illékony anyagok felszabadulása történik. A második fázisban a keletkező gázok összekeverednek az előfűtött másodlagos levegővel, és ezek alkotják az égési gázok elegyét. A harmadik fázisban, a gázok elégetése megy végbe a kazán égésterében, majd az égéstermékek elvezetése a hőcserélő csöveken keresztül a kéménybe. A tüzelőanyag elégetésének ez a módszere nagyon hatékony, aminek köszönhetően nagymértékben csökken a felhasznált tüzelőanyag mennyisége a hagyományos vegyes tüzelésű kazánokhoz képest.

VIGAS faelgázosító kazánokban használandó tüzelőanyagok

A VIGAS kazánokban  minden száraz faanyag elégethető, a fűrészportól kezdve a farönkökig. A VIGAS faelgázosító kazánok hatékonyságát, az égés hosszát és a kátrányosodás mértékét nagyban befolyásolhatja a tüzelőanyag fajtája, mérete, nedvességtartalma és fűtőértéke. A fa csökkenő nedvességtartalmával egyenes arányban nő a fűtőértéke. Általánosságban a VIGAS faelgázosító kazánokban minden fa fajta elégethető, azonban az a legideálisabb, ha a nedvességtartalom nem haladja meg a 20 %-ot. A VIGAS 29 UD kazán fa és fahulladék égetésen kívül, „kocka“ barnaszénnel történő fűtésre is alkalmas.

Faanyagok tulajdonságainak táblázata

Fa

Fűtőérték[MJ/kg] 20% nedvességtartalomnál

Fűtőérték [MJ/kg]25% nedvességtartalomnál

Keménység*

Tömegsúly[kg/m³] 25% nedvességtartalomnál

Nyár

12,9

12,3

1

530

Fenyő

15,9

14,0

1

575

Lucfenyő

15,3

13,1

1

575

Fűz

16,9

12,8

1

665

Vörösfenyő

18,4

13,6

1

680

Éger

16,7

12,9

2

640

Nyír

15

13,5

2

780

Juhar

15

13,6

4

660

Bükk

15,5

12,5

4

865

Kőris

15,7

12,7

4

865

Akác

16,3

12,7

4

930

Tölgy

15,9

13,2

4,5

840

[kg/m³]=[kg/plm], plm - meghatározott méter, * 1 = nagyon puha, 5 = nagyon kemény

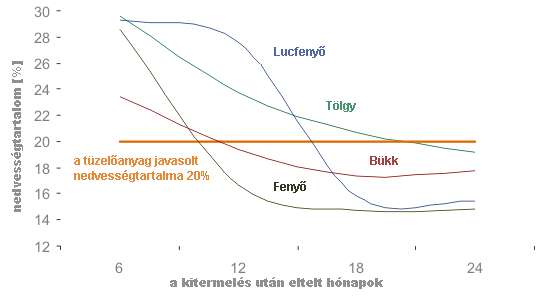

A nedvesség függvénye a kitermeléstől eltelt időtől (hasított fa)

Műszaki adatok

VIGAS



16

25

40

60

80

100

29 UD

Teljesítmény tartomány

kW

12-18

5-31

8-41

15-72

25-92

25-100

8-35 (8-29)*

EN 303-5:2012 szerinti osztály



3 / 3 (hatásfok / károsanyag kibocsátás)

Maximális üzemi nyomás

bar

3

Tüzelőanyag



fa maximum 20 % nedvességtartalomig, min. 15 MJ/kg fűtőértékkel

barnaszén

Tüzelőanyag fogyasztás névleges teljesítménynél

kg/ó

4,5

7,6

11,2

19

25

30,4

7,8 (8,0)*

Helyettesítő tüzelőanyag



Fahulladék, faforgács, fűrészpor, fűrészporbrikett (a 29 UD-ben farönk is) max. 20 % nedvességtartalomig

Kéményhuzat

mbar

0,15-0,20

0,20-0,35 0,30-0,40 0,20-0,35

Súly

kg

400

430

460

760

930

950

430

Magasság a szabályozóval

A mm

1135

1135

1370

1420

1420

1420

1120

Kiáramló víztorok magassága

B mm

1075

1075

1310

1400

1400

1400

1045

Beáramló víztorok magassága

C mm

115

115

125

215

215

215

110

Feltöltő szelep magassága

D mm

55

55

70

135

135

135

55

Kéménytorok magassága

E mm

890

890

1110

1170

1170

1170

890

Szélesség

F mm

645

645

645

785

785

785

645

Szélesség (a húzórúd nélkül)

G mm

590

590

590

760

760

760

590

Mélység

H mm

840

1070

1070

1260

1650

1650

1070

Kiáramló víztorok

I mm

240

240

240

520

520

520

240

Kéménytorok átmérője

J mm

159

159

196

196

196

196

159

Hátulsó éltávolság

K mm

188

305

305

880

1210

1210

230

Csőcsatlakozók távolsága

L mm

405

405

405

70

70

70

350

Beáramló víztorok átmérő

col

2"

Kiáramló víztorok átmérő

col

2"

Feltöltő szelep átmérő

col

½"

½"

½"

¾"

¾"

¾"

½"

Vízttérfogat

l

60

75

93

180

205

215

75

Égéstermékek hőmérséklete névleges teljesítménynél

°C

190

240

Égéstermékek hőmérséklete minimális teljesítménynél

°C

120

150

Töltő kamra mérete - mélység

mm

370

560

560

750

1150

1090

490/440

Töltő kamra mérete - magasság

mm

490

490

750

730

730

730

500

Töltő kamra mérete - szélesség

mm

440

440

440

575

575

575

440

Töltő kamra nyílásának mérete (szélesség×magasság)

mm

435×255

435×255

435×255

575×318

575×318

575×318

435×255

Tüzelőanyag maximális összsúlya

kg

20

30

48

80

150

150

30

Töltő kamra térfogata

dm³

80

120

185

315

483

457

105

Zajszint

dB

45

45,5

47,7

51,4

54,2

54,2

45,5

Maximális bemeneti teljesítmény

W

71

70

70

140

140

140

70

Feszültség/frekvencia

~V/Hz

230/50

* fa tüzelőanyag használata esetére érvényes adatok




  1. Belépő torok a TS 130 ¾" leengedő szelep számára
  2. Nyílás a TS 130 ½" szelep merülő tokja számára
  3. Hűtővíz kilépő torok ¾"
  4. Melegvíz kilépő torok
  5. Visszatérő víz belépő torok
  6. Feltöltő szelep























Biztonsági hűtő hőcserélő

Belépő víz hőmérséklete

°C

4 – 15

Belépő víz nyomása

bar

1 – 4

A biztonsági hűtő hőcserélő TS 130 leengedőszelepe

Nyitás hőmérséklete

°C

95

Átáramló égéstermékek tömege

kg/s

0,034 – 0,047


VIGAS 16 (12-18kW)
VIGAS 25 (5-31kW)
VIGAS 40 (41 kW)
VIGAS 60 (15-72 kW)
VIGAS 80 (25-92 kW)
VIGAS 100 (25-100 kW)
VIGAS 29 UD (5-35 kW)
VIGAS 25 TVZ (5-28 kW)
VIGAS 16 LC (12-18kW)
VIGAS 25 LC (5-31kW)
VIGAS 40 LC (8-41 kW)
VIGAS 60 LC (15-72 kW)
VIGAS 80 LC (25-92 kW)
VIGAS 100 LC (25-100 kW)
VIGAS 18 DPA (1,8-25kW)
